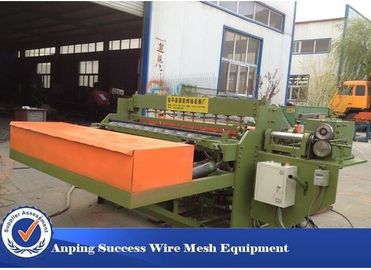

เราสามารถจัดหาเครื่องตาข่ายลวดเชื่อมสำหรับการผลิตของตาข่ายลวดเชื่อมของหลากหลายนับตาข่ายและขนาด
ความจำเพาะ: รองรับรูปแบบกล่องเสถียรภาพสูงลดเสียงรบกวนเครื่อง E-Machine ในเครื่องเดียวและส่งตรงโดยอัตโนมัติ ใช้สำหรับตะแกรงลวดเชื่อม 1/2 "-4"
ขนาดของตาข่าย (มม.) | 12.7-101.6 (1/2 "-4") |
ความกว้าง (มม.) | 914.4-1219.2 (12 "-48") |
เส้นผ่านศูนย์กลางของสาย (มม.) | Dia.0.63-Dia.2 (BWG23-BWG14) |
แม็กซ์ รีดขนาดสุทธิ (มม.) | 120 (400 ') |
ความเร็วในการเชื่อม (mesh / minute) | 65 (radia) |
อำนาจ | 380 / 220V 50-60Hz 50KWAx4 |
ขนาดภายนอก (มม.) | 2600x1700x1350 |
กระบวนการทำงาน
1. การให้อาหาร: ลวดข้ามและสายไฟมีทั้งสายที่ตัดไว้แล้ว สายไฟจะป้อนลงในแม่พิมพ์ด้วยมือแล้วสายไฟตกโดยอัตโนมัติขณะที่สายไฟจะถูกป้อนโดยเซอร์โวมอเตอร์โดยอัตโนมัติ
2. การเชื่อม: เครื่องหลักเริ่มเชื่อมและใช้เทคโนโลยีการควบคุมแบบซิงโครนัสทั้งเวลาในการเชื่อมต่อการควบคุมสาขาและเวลาในการเชื่อมจะถูกควบคุมโดยระบบการเขียนโปรแกรมระบบดิจิตอลของ PLC และสามารถปรับขนาดรูได้โดยการป้อนข้อมูลโดยตรงบนแผงควบคุมหน้าจอสัมผัส ; กำลังเชื่อมเป็นนิวแมติกและความดันการเชื่อมสามารถปรับได้อย่างง่ายดายและสังหรณ์ใจ
3. เชื่อมโลหะเสร็จสิ้น: เซอร์โวมอเตอร์ควบคุมกระบวนการวาดลวดตาข่ายอัตโนมัติจนกว่าจะมีรอยเชื่อมทั้งตาและระบบเชื่อมต่อและปล่อยประจุอัตโนมัติจะเริ่มขึ้น การเชื่อมต่อของตาข่ายต่อไปจะเริ่มต้นขึ้น
เส้นผ่านศูนย์กลางของสาย | 5mm-12mm | การให้อาหาร Warp | ก่อนตัด |
ระยะทางราว | นาที. 50mm | การปอกเศษอาหาร | ก่อนตัด |
Warp ระยะทาง | 100mm-300mm | แหล่งจ่ายไฟ | AC380V-440V |
ปริมาณวิปริต | 26 | ความกว้างของการเชื่อม | 2500mm |
ความยาวตาข่าย | 12m | ความเร็วในการเชื่อม | 45 ครั้ง / นาที |
ขนาด | 10 * 3.4 * 1.8 (M) | ความสามารถในการเชื่อม | 12mm + 12mm |
.
อุปกรณ์
1. ถังอากาศ
2. เครื่องอัดอากาศ
3. เครื่องตีเส้นและตัดสายไฟ
4. กระสวย

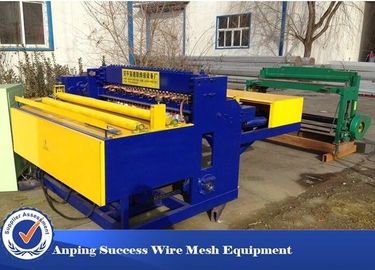

เครื่องเชื่อมลวดตาข่าย
1. ชุดเครื่องเชื่อมตะแกรงลวด YW-DHW6,7,2.5m, กระสวยส่งชนิดสายไฟและเหมาะสำหรับ
เครื่องเชื่อมลวดตาข่าย
2 เครื่องนี้ใช้ bucking ไฮโดรลิกที่จะม้วนขึ้นเสียงต่ำที่มีตาข่ายสม่ำเสมอใช้สำหรับรั้วสูง
3 นอกจากนี้ยังสามารถใช้สำหรับการเชื่อมตาข่ายสามัญเมื่อไม่ได้รับการดัด
ความกว้าง (mm) | 6 × 1” ประเภท | 1828-1524 |
7 × 1” ประเภท | 2133.6-1828.5 | |
2.5m × 1” ประเภท | 2500-1828.8 | |
ขนาดของตาข่าย (มม.) | 1” -4” | |
การดัดลวด | 2” | |
เส้นผ่านศูนย์กลางของสาย (มม.) | 1.5-2.75 | |
เส้นผ่าศูนย์กลางดัด | 1.5-2.6 | |
ความเร็วในการเชื่อม | 65-75 | |
ความเร็วของไฮดรอลิก | 55-60 | |
ความดันไฮดรอลิค | 5-7mpa | |
อำนาจ | 380 / 220V 50-60HZ | |
ความยาวม้วน (มม.) | 90m |

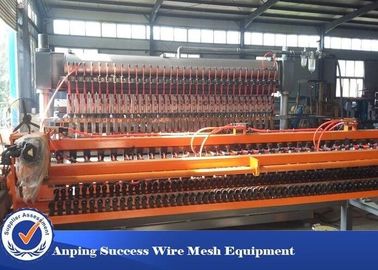

เครื่องใช้ระบบสัมผัสหน้าจอควบคุม PLC, นิวแมติกหรือมอเตอร์ stepper เป็นแรงผลักดันผ่านทางอุปกรณ์เอียงโดยอัตโนมัติตัดเชื่อมและกำหนดเป้าหมายอย่างเข้มงวดแบนแบนบอร์ดโฟมลวดและแบน xiecha ทำงานสุทธิให้เสร็จสมบูรณ์เหล็กตาข่าย hexene บอร์ดสไตรีนแซนวิช การผลิต, ระบบอัตโนมัติสายการผลิต, ประสิทธิภาพการผลิตที่สูง, การรั่วซึมต่ำ, ความแข็งแรงของข้อต่อขนาดใหญ่, unitormity, ความเรียบที่ดีของผลิตภัณฑ์ต้นทุนการผลิตต่ำ
กำลังไฟฟ้าที่ได้รับการจัดอันดับ | 75KVA |
แรงดันไฟฟ้าขาเข้า | 380V 50HZ |
การจัดสรรแหล่งอากาศ | 3m3 / นาที 0.6MPa |
ความหนาของแผงหลัก | 50mm-100mm |
การกำหนดค่าสาย Truss | ตาข่ายสองด้านมีความหนาแน่นแตกต่างกันของลวดหนาม |
ความยาว | 3000mm |
ความกว้าง | 1220mm |
เส้นผ่านศูนย์กลางลวดเชื่อม | ลวดเหล็กกล้าคาร์บอนต่ำต่ำ 2.0-4.0 มม |
ความยาว | 13500mm |
ความกว้าง | 1800mm |
ความสูง | 1700mm |
น้ำหนัก | 4000KG |
โหมดการให้อาหาร
Wefts ถูกตัดออกในโหมดยืดผมเส้นลวดขดลวด
กลไกการตัดกระดาษจากวัสดุสิ้นเปลืองจะถูกนำมาใช้วัสดุจากถังและสม่ำเสมอและถูกต้องในการปัดทิ้งตาข่ายไม่จำเป็นต้องเชื่อมในโหมดตัดแต่งเนื่องจากขอบเรียบร้อย (การเชื่อมแบบอัตโนมัติเต็มรูปแบบ) เทคโนโลยีการควบคุมอิเล็กทรอนิคส์แบบซิงโครนัสเป็นตัวกำหนดเวลาในการเชื่อมและการควบคุมสาขาจะเกิดขึ้นจากวงจรดิจิตอลแบบบูรณาการความแม่นยำในการควบคุมสูงกีฬาเชื่อมจะแน่นและไม่สามารถเกิดรอยไหม้ได้
ตาข่ายถูกดึงมาจากก้านดึงแบบยืดหยุ่นและอุปกรณ์วางตำแหน่งของกริดเพื่อให้กริดสามารถปรับความแม่นยำของมิติได้เล็กน้อยและสูงและสามารถปรับค่ารูรับแสงของรอยต่อในช่วงที่กำหนดได้
ใบสมัคร
ตาข่ายการเพาะปลูกและเนื้อสัตว์ปีก
เส้นผ่านศูนย์กลางของสาย | 1.8-3.2mm | แรงดันไฟฟ้าที่ได้รับ | 380V-420V (เอง) |
รูรับแสงเชื่อม | 25 * 25-200 * 200mm | กำลังไฟพิกัด | ที่กำหนดเอง |
ความกว้างของการเชื่อม | 1200 | ขนาด | 1.8x2.5x1.8m |
ปริมาณวิปริต | 25 | น้ำหนักเครื่อง | 3.2t |
ความเร็วในการเชื่อม | 80times / นาที | ความยาวเชื่อม | ที่กำหนดเอง |
พารามิเตอร์ข้างต้นสามารถปรับแต่งตามความต้องการของลูกค้า
อุปกรณ์
1. ลวดยืดและเครื่องตัด
2. กระสวย
